Modélisation 3D par drone : du nuage de points au maillage texturé
Passer de l’image aérienne à un support exploitable par les équipes projet : modèles 3D, nuages de points et profils pour mesurer, analyser et partager votre site.
- Nuage de points
- Maillage texturé
- MNS
- Profils et extractions
Traitement · modèle de terrain
Livrables
Des modèles pour l’étude et la visualisation.
Le même modèle sert à montrer le site à ceux qui ne lisent pas les plans et à mesurer précisément pour ceux qui conçoivent.

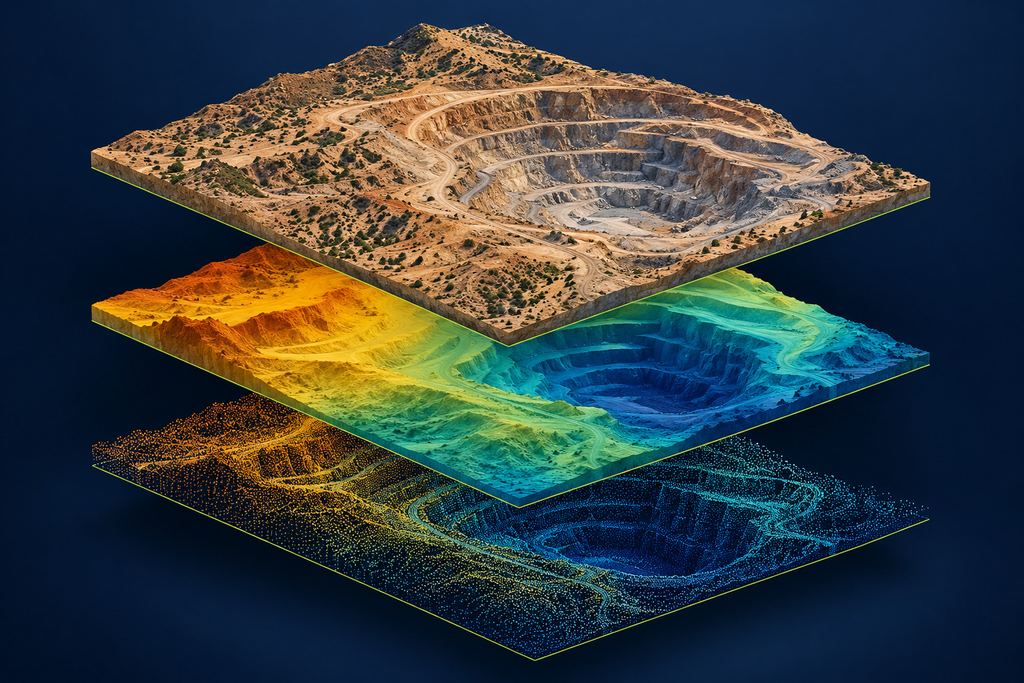

I Nuage de points
Base 3D dense pour la mesure, l’extraction d’éléments et la visualisation.
II Maillage texturé
Une maquette réaliste du site, à faire tourner et à partager en réunion.
III Modèle de surface
Base d’analyse du relief, des pentes et des volumes.
IV Profils et extractions
Coupes, distances, hauteurs, talus et emprises, exportés vers vos outils.
Photogrammétrie
Comment une série de photos devient un modèle 3D.
Le drone prend des centaines de photos qui se recouvrent largement. Le logiciel de photogrammétrie retrouve les mêmes points d’une image à l’autre et calcule leur position dans l’espace : c’est le nuage de points.
Calé sur des points de contrôle mesurés au GNSS RTK, ce nuage est juste en position et en altitude. On en tire un maillage texturé pour la visualisation, un modèle de surface pour les analyses, et des profils ou des volumes pour les calculs.
Pour un aperçu interactif de ce qu’apporte une lecture en 3D, essayez notre démonstration sur le relief du Toubkal.
Usages
Applications du modèle 3D.
- Routes, pistes et linéairesProfils, talus, emprises et ouvrages le long d’un tracé.
- Carrières et fronts de tailleGéométrie des fronts, banquettes et zones exploitées.
- Plateformes et bâtiments en constructionComparer l’existant au projet, étape par étape.
- Communication de projetFaire comprendre un site à un comité, un financeur ou un riverain.
Démonstration 3D · Haut Atlas
Lire un relief en trois dimensions.
Faites tourner le massif du Toubkal, affichez les courbes de niveau ou le semis de points du modèle numérique de terrain. C’est ce type de lecture que nos vols drone produisent, à bien plus haute résolution, sur votre site.
Chargement du relief…
Le modèle 3D ne peut pas être affiché sur cet appareil.
Découvrir la modélisation 3DDémonstration sur données publiques (SRTM, USGS · Mapzen Terrain Tiles), courbes tous les 100 m. Ce n’est pas un relevé SKY SURVEY. Sources
Questions fréquentes
Modélisation 3D : vos questions.
Qu’est-ce qu’un nuage de points ?
C’est un ensemble de millions de points positionnés en X, Y, Z (souvent colorés) qui décrivent la surface du site. On peut y mesurer directement des distances, des hauteurs et des volumes, ou en extraire des éléments pour la CAO.
Quels logiciels peuvent ouvrir vos modèles 3D ?
Les nuages de points et les modèles sont exportés dans des formats standards (par exemple LAS/LAZ pour les nuages de points) lus par les logiciels courants de CAO, de SIG et de visualisation 3D. Nous confirmons les formats avec vos équipes au cadrage.
Quel délai pour obtenir un modèle 3D ?
Il dépend de la surface couverte, du niveau de détail et des livrables demandés. Le délai de livraison est fixé dès le cadrage, avant le vol.
